活性炭吸附箱效能始于精准选型:从气体成分、工况参数到箱体结构的系统匹配,
到安装时气流优化与协同,再到调试建立性能基线,
实现数据驱动的预判性维护——这是一个环环相扣的动态工程,
其核心是将吸附过程转化为可监测、可预警的技术管理体系。
活性炭吸附箱的安装并非一个孤立的施工环节,其效能在选型阶段便已埋下伏笔。
一个常见的认知误区是,只要设备到场并连接管道,安装工作即告完成。
实际上,从气体特性分析到箱体定位的每一步,都构成了一个环环相扣的技术链条。
本文将从一个非传统的视角切入: 将安装视为一个始于需求终于验证的系统工程,而非简单的设备就位过程。
1选型:基于吸附目标的逆向推导 选型通常被视为对比参数表格,但更科学的路径是从气体的“指纹”开始逆向推导。
这涉及三个核心层面的剖析。
1△气体成分的“吸附亲和力”分析 并非所有气体分子都同等容易被活性炭捕获。首先需识别目标污染物的分子量与极性。
大分子量(如苯系物、部分酮类)的物通常通过孔径填充机制被吸附,这与活性炭的微孔发达程度直接相关。
而小分子、极性强的物质(如某些醇类、甲醛),则需要活性炭表面含有特定的化学**团,通过化学吸附作用固定。
选择通用型活性炭还是经过酸洗、浸渍等处理的改性炭,取决于这份气体“指纹”分析。
2△工况参数的动态模拟 温度、湿度、浓度是影响吸附效率的三大动态变量。
温度升高会减少物理吸附容量;高湿度环境可能导致水分子与有机污染物竞争吸附位点,尤其在处理低浓度、高湿度废气时影响显著。
选型计算中,多元化依据最不利工况下的浓度峰值和风量来确定炭层厚度、过滤截面风速及装填量,而非仅依据平均工况。
过滤风速通常需控制在0.3-0.6米/秒的范围内,过高会导致气流穿透, 吸附不充分;
过低则可能造成设备体积不必要的增大。
3△箱体结构的适配性选择 吸附箱结构并非千篇一律。
对于需要频繁更换活性炭、污染物浓度较高的场景,抽屉式结构便于分模块维护。
而对于处理大风量、需长时间连续运行的工况, 垂直固定床式结构可能因其更均匀的气流分布和更大的整体容炭量而更为合适。
箱体的材质(如碳钢、不锈钢、PP)选择则需综合考虑气体的腐蚀性、
环境温度及防火要求。 02安装:空间、气流与安全的三维整合 设备进场后的安装,是实现设计意图的物理转化。
其核心在于创造利于吸附过程发生的空间与气流条件。
1△空间布局的流体力学考量 吸附箱的安装位置应优先保证进出口管道走向平直,减少不必要的弯头。
若多元化转弯,弯头中心曲率半径应不小于管道直径的1.5倍,以降低局部阻力,
确保气流在箱体横截面上分布均匀。 箱体四周需预留足够的操作与维护空间,通常侧面不小于800毫米,
顶部预留足够高度用于吊装和更换活性炭。
基础多元化水平且具备足够的承重能力,防止箱体因**负重或振动而变形,导致密封不严。
2△密封与连接的系统性处理 整个系统的气密性是效能保障的生命线。
法兰连接处应使用耐温、耐老化的密封垫片,螺栓需对称均匀紧固。
对于抽屉式吸附箱,每个炭抽屉的密封条多元化完好,压紧装置需确保受力均匀。
一个常被忽视的细节是,箱体自身的焊缝和检修门也是潜在泄漏点,安装后应进行初步的检漏测试,
例如在焊缝处涂抹发泡剂观察是否有气泡产生。
3△安全附件的协同安装 活性炭吸附是一个放热过程,存在潜在的热点风险。
温度传感器、压差计、防火阀等安全附件不是可选配件,而是多元化同步安装的核心部件。
温度传感器应至少设置在炭层中部和出口气流中,用于监测温升。 压差计则用于直观反映炭层堵塞程度,指导维护周期。
防火阀应与风机联锁,在异常高温时自动切断气流。这些附件的信号应接入控制系统,实现实时监控。
03调试:从静态设备到动态系统的激活 安装连接完毕后的调试,是验证系统是否按设计意图运行的关键步骤。
1△空载运行与气流分布测试 在装填活性炭之前,应先启动风机进行空载运行。
使用风速仪或烟雾笔在吸附箱进口截面多点测量,检查气流分布是否大致均匀。 这可以提前发现因管道布局不当导致的偏流问题。
检查所有连接处有无异常振动和泄漏声响。
2△炭层装填的密度均一性控制 装填活性炭时,应避免从高处倾倒,以防炭粒破碎。
应采用多点、分层装填的方式,每装填一定厚度后人工或工具进行初步平整,确保炭层各处堆积密度一致。
密度不均会导致气流短路,部分区域风速过高而迅速穿透,另一部分区域则未充分利用。
装填至设计高度后,应再次启动风机,记录初始压差值,作为未来判断炭层饱和的基准。

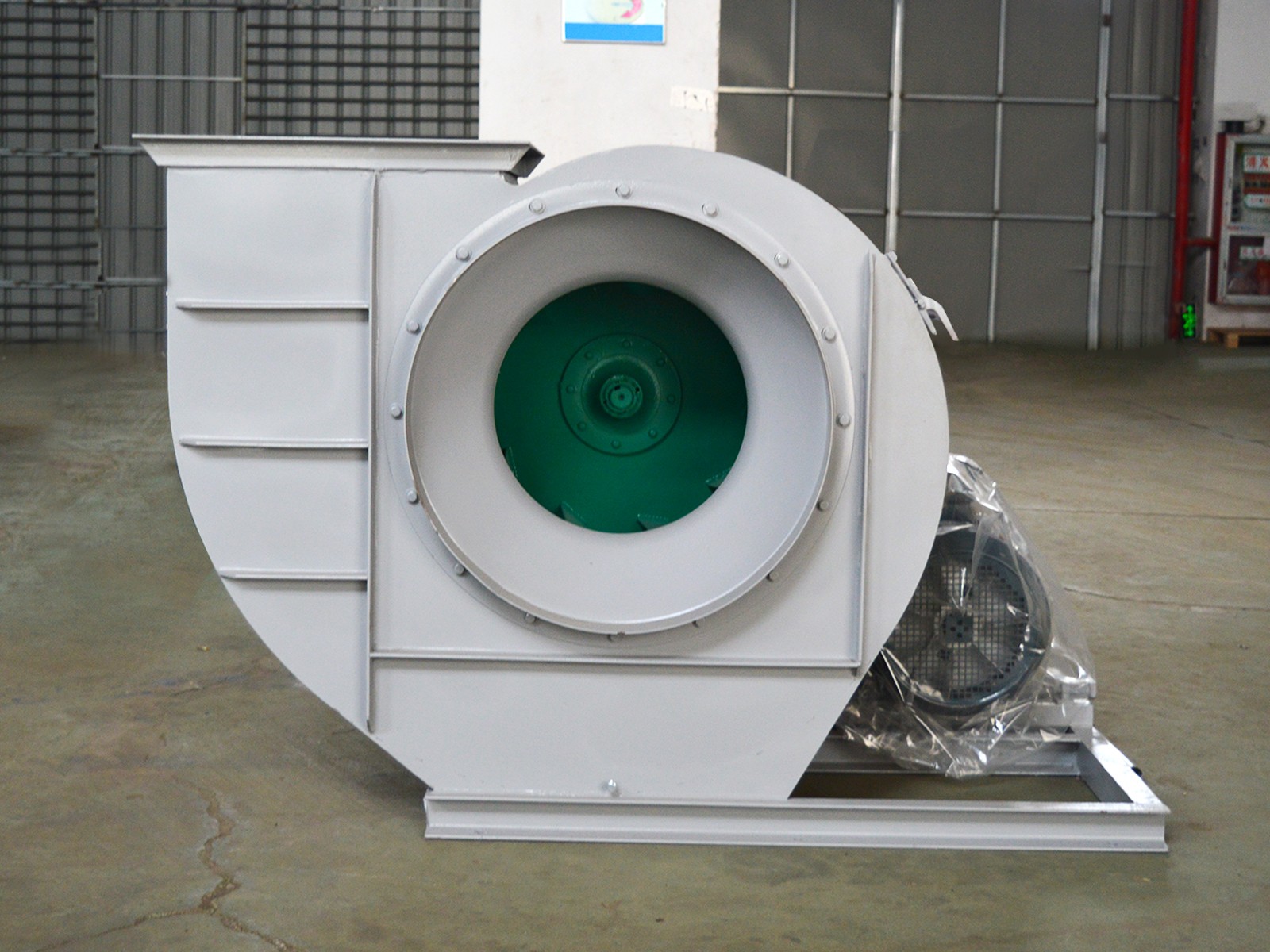

3△系统联调与性能基线建立 将吸附箱与前置预处理(如除尘、除湿)、后置风机等设备联动运行。
在设计的额定风量下,测量并记录进出口关键污染物的初始浓度,计算初始净化效率。
记录此时的系统全压、箱体压差、各点温度等所有可监测参数。这套完整的初始数据,构成了该套系**一无二的“性能基线”,
是日后性能衰退对比和维护决策的根本依据。
04维护:基于数据驱动的效能管理 维护不应是简单的定期更换,而应是根据系统实际运行状态进行的预判性干预。
1△压差监测与饱和预警 随着吸附的进行,
活性炭微孔被填充,气流阻力增大,箱体前后压差会逐渐上升。当压差从初始基线值上升至设计阻力的1.5至2倍时,
通常表明活性炭已接近饱和,需要进行更换或再生。 依赖固定的时间周期进行更换并不科学,
因为污染物负荷是波动的。压差数据是最直接、最经济的饱和指示器。
2△温度监控与安全预警 持续监控炭层温度至关重要。
若发现温度持续异常升高(例如较入口气温持续高出30℃以上),可能预示着发生了对特定污染物的催化氧化或吸附热积聚,
存在燃爆风险。
此时应启动应急预案,如加大风量**、充入惰性气体或启动消防设施。日常巡检中,红外测温枪可用于快速扫描箱体表面热点。
3△更换作业的标准化流程 更换活性炭是一项高风险作业,多元化遵循标准程序。系统应完全停机并有效隔离,进行通风置换。
操作人员需佩戴**防护装备。 废弃的饱和炭属于危险**,
多元化按照相关规范进行封装、标识和委托有资质的单位处置,严禁随意倾倒。
装填新炭时,需重复调试阶段所述的均一性控制步骤,并更新系统“性能基线”数据。 活性炭吸附箱的有效运行,
是一个贯穿选型、安装、调试、维护全周期的系统性工程。其核心在于理解吸附是一个动态的物理化学过程,
并围绕这一过程构建相匹配的技术条件与管理策略。 成功的安装不仅意味着设备牢固就位,
更意味着建立了一套可监测、可预警、可维护的数据驱动型管理体系。
这要求作业者从传统的“设备管理员”转向“系统分析师”,通过持续关注压差、温度、效率等关键参数的变化趋势,
做出精准的维护决策,从而确保废气治理设施**、稳定地发挥预期效能。
